銑刨-清理一體機上線

發布時間:2019/11/4 14:34:41 瀏覽次數:767



瀝青路面銑刨清理一體機(以下簡稱一體機),是一款陜西萬里路面養護設備有限公司開發的數種專利產品之一,是一種設計概念與采用的技術都比較領先的養路機械。

一體機能對路面病害缺陷進行銑削加工、為下一步修補做好準備,同時能利用氣流輸送原理,收集清理路面實施修補工藝過程中產生的碎料。

一體機有幾個與眾不同的特點:

1、具有水平銑刨裝置和垂直銑刨裝置,可以根據路面修補工藝要求,加工出矩形或圓形坑槽。

2、可以使用自帶的起吊裝置方便地更換銑刨裝置。

3、碎料收集裝置可以快速收集銑刨過程中產生的灰塵與碎料。

4、工作過程采用噴霧、二次除塵技術,使粉塵污染降低到最低限度,有利于環境保護。

5、采用電控與儀表系統對銑刨過程及碎料收集進行操作,自動化程度比較高。

下面對一體機主要結構性能做一簡單介紹。

一、技術參數

1、采用水平銑刨裝置時

銑刨轂橫向調整范圍: 1260mm

銑刨深度:100mm

銑刨寬度:500mm

銑刨縱向長度:1000mm

2、采用圓形坑槽銑裝置時

銑刨深度:120mm

配裝直徑:500mm的刀盤

3、副發動機功率:    75kW

4、沉降箱有效容積:    3立方米

游動吸管吸入粒度:≤30mm

5、外形尺寸(長×寬×高)    7200×2000×2860

6、總重量:    3626kg(不含風機、行走裝置、離合器等重量)

二、主要部件及功能

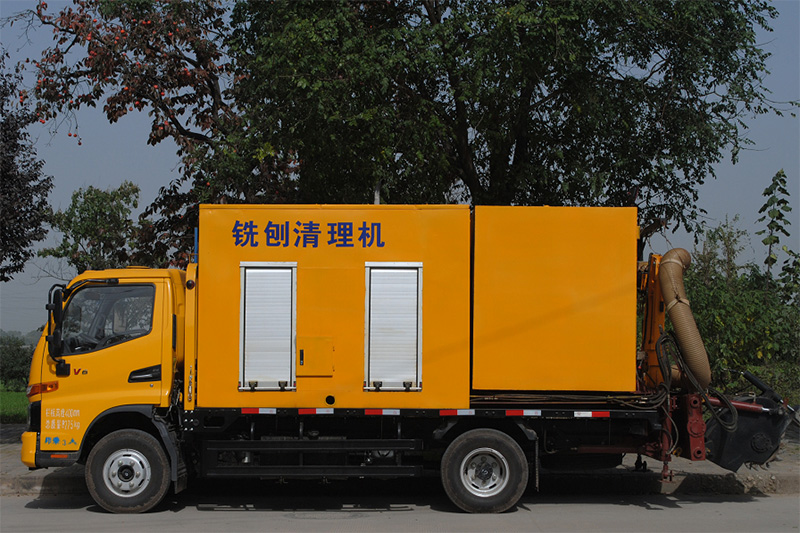

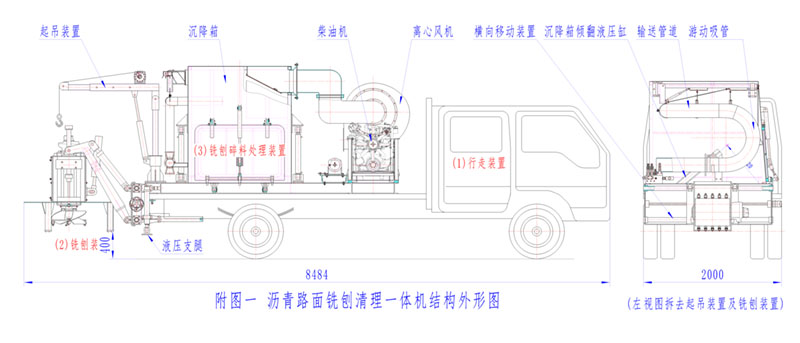

一體機外形見附圖1,主要由行走裝置(1)、銑刨裝置(2)、銑刨碎料處理裝置(3)三個部分組成。

1、行走裝置





XQ瀝青路面銑刨清理一體機可以借助機動靈活的行走裝置(1)進行快速轉場或現場移動。

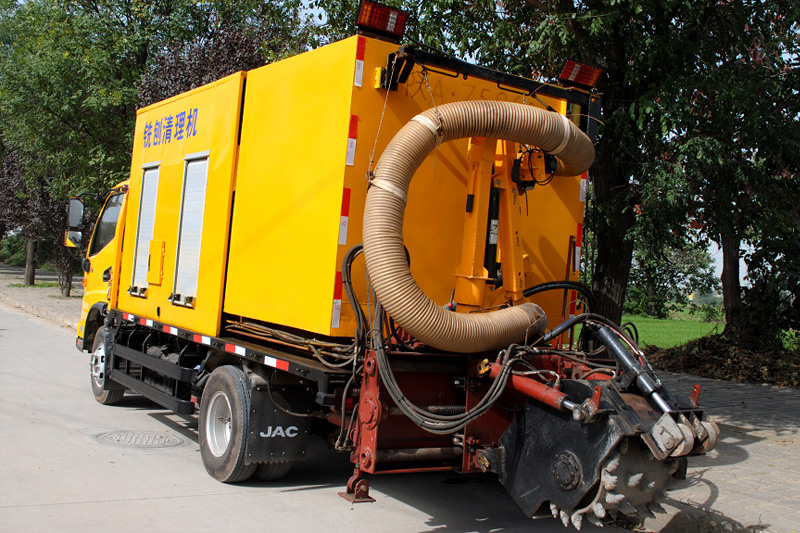

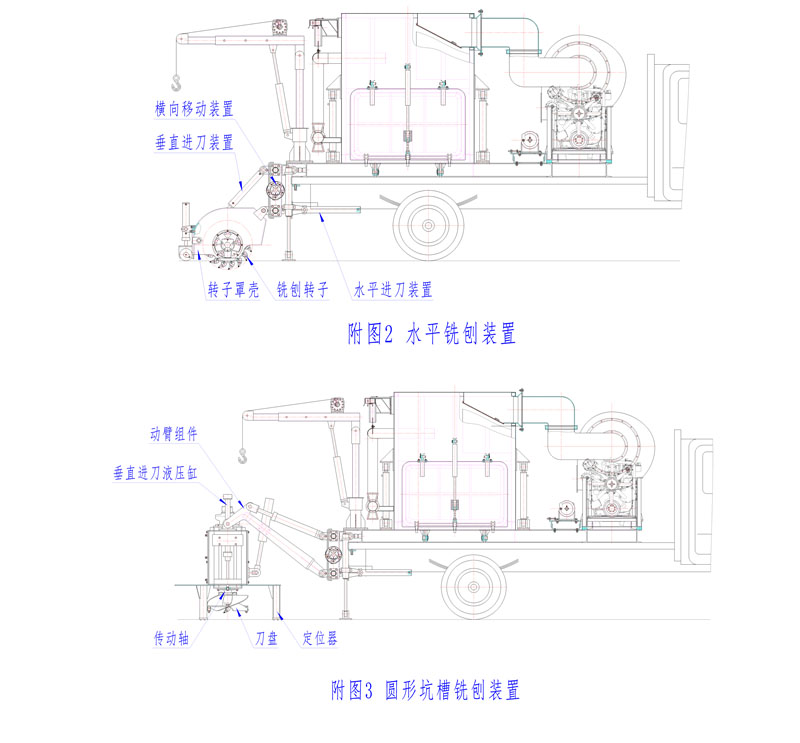

2、銑刨裝置(見附圖2 、附圖3)

一體機具有水平銑刨裝置與立式圓形坑槽銑刨裝置,位于行走裝置的后端,可以分別加工出矩形或圓形坑槽。

水平銑刨裝置,由銑刨轉子、轉子罩殼、水平進刀裝置、垂直進刀裝置及橫向移動裝置組成。

立式銑刨裝置,由刀盤、傳動軸、定位器、垂直進刀液壓缸、動臂組件等組成 。

3、液壓支腿:主要用來平衡銑刨轉子完成水平銑刨時瀝青路面產生的反作用力、同時減少振動增強整機的穩定性。在進行銑刨作業前,必須放下液壓支腿。

4、銑刨碎料處理裝置

銑刨碎料處理裝置由游動吸口、輸送管道、沉降箱、氣體動力源等部分組成。

游動吸口與輸送管道可以靈活收集銑刨碎料,分離裝置即沉降箱,可使銑刨碎料與氣體分離,隨后在傾翻液壓缸的作用下可以卸下收集的瀝青碎料。

氣體動力源主要由柴油機及其拖動的離心風機組成,高速旋轉的風機使系統產生負壓和強大的氣流,干凈徹底的收集銑刨碎料,為下道工序創(chuàng )造好的條件。


本產品適于收集瀝青碎料粒徑的范疇:從較細小的砂粒式瀝青混凝土AC-5到較粗大的粗粒式瀝青混凝土AC-30。

一體機對路面病害缺陷加工快速規范,碎料收集高效,現場清理徹底。

三、電控與儀表系統

一體機采用電控與儀表系統對銑刨過程及碎料收集進行操作,自動化程度比較高,用戶使用起來方便自如。

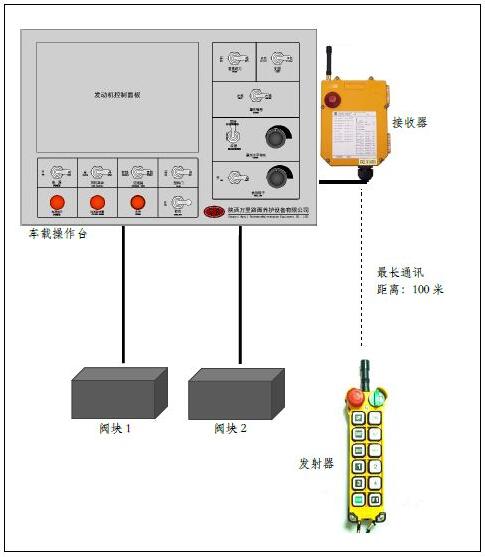

一體機電氣控制系統由手持遙控器、車載操作臺及線束組成,如下圖:

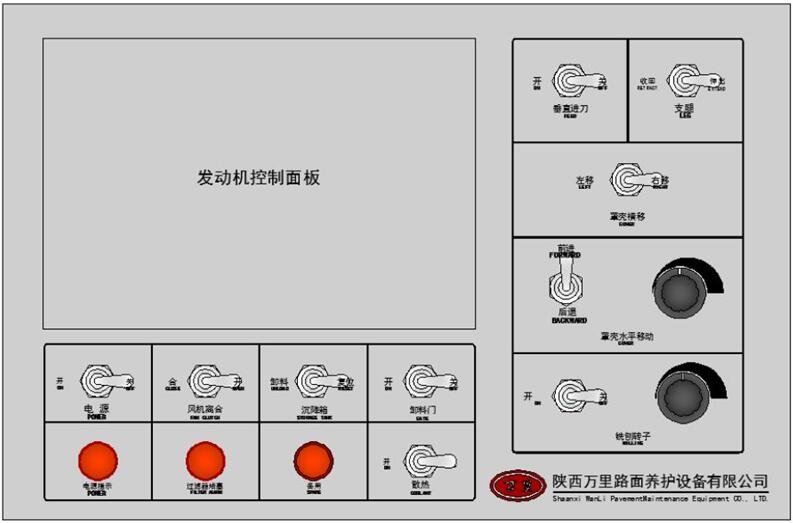

1、車載操作臺

操作臺主要實現信號傳輸和邏輯控制。外圍開關、閥組通過電纜接入車載操作臺,進行電氣邏輯控制,主要實現對一體機的發動機控制、銑刨罩殼移動、銑刨轉子、垂直進刀和支腿收放、風機、沉降箱、料門的控制。見下圖:

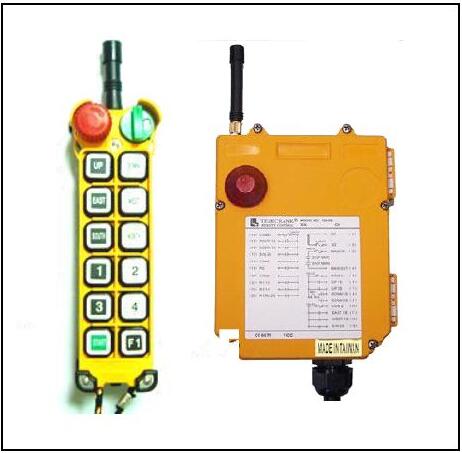

2、手持遙控盒

主要實現一體機的支腿控制、銑刨罩殼移動、銑刨轉子、垂直進刀、風機、沉降箱、料門的控制。遙控盒便于操作者就近對設備進行操作和管控,有利于人身安全,其最大操作距離為100米。其外形見下圖:
